Quiénes somos

90 años fabricando calderas en Valencia. Una calderería con tecnología y patentes propias, que evoluciona cada década sin perder el oficio.

En 1935 abrimos un taller de reparación y mantenimiento en Valencia. Desde entonces, BMT ha desarrollado modelos propios de calderas con tecnología patentada, mejorando rendimiento y calidad en cada generación.

Hoy, en nuestras instalaciones del Polígono Industrial Fuente del Jarro (Paterna), fabricamos equipos a presión de gran tamaño en 5.000 m² cubiertos y 16 metros de altura de nave, situándonos a la cabeza del sector en España.

En mayo de 2024 el grupo BMT adquirió la unidad productiva de Calderería López Hnos, creando BMT Boilers S.L.U., sumando experiencia, tecnología y procesos que han caracterizado a la calderería valenciana durante décadas.

Todos nuestros equipos cumplen con la Directiva Europea 2014/68/UE y el Reglamento de Equipos a Presión RD/809-2021.

Nueve décadas de calderería.

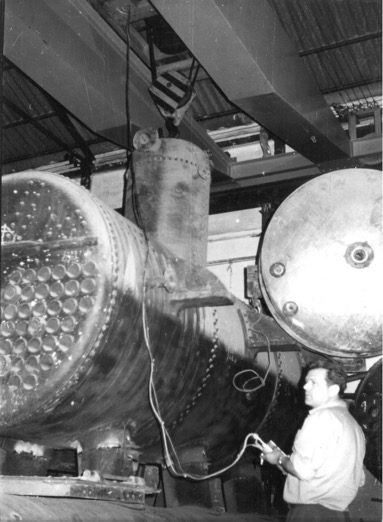

1935

Origen en Valencia

Abrimos taller de reparación y mantenimiento de calderas en la ciudad de Valencia.

1947

Primera fabricación

Comenzamos a construir calderas de vapor verticales con combustibles sólidos y modelos horizontales de hervideros.

1956

Calderas automáticas

Lanzamos las primeras calderas tipo automático con quemadores de combustibles líquidos.

1965

Río Escalona

Nos trasladamos a unas instalaciones mayores, ampliamos la producción y empezamos a trabajar el acero inoxidable.

1972

Homologación GVL-H

Primera homologación de la serie de calderas GVL-H, uno de nuestros modelos icónicos.

1988

Norma UNE & gas

Recalculamos las calderas sobre la norma UNE y rediseñamos los modelos para uso con gas.

1999

Paterna · Fuente del Jarro

Trasladamos la fábrica al actual Polígono Industrial Fuente del Jarro: 5.000 m² cubiertos.

2002

Marcado CE

Adecuamos todos los equipos a la directiva 97/23/CE, obteniendo el marcado CE.

2024

BMT Boilers S.L.U.

El grupo BMT adquiere la unidad productiva de Calderería López Hnos, creando BMT Boilers S.L.U.

Distribución de equipos fabricados.

100% producción BMT
  • Calderas de vapor40%
  • Economizadores20%
  • Recuperación / Cogeneración17%
  • Otros equipos13%
  • Agua caliente / Sobrecalentada10%

Índice de productos

Salta directamente a cualquier modelo. Cada referencia te lleva a su ficha técnica con descripción íntegra, tabla de medidas y galería de imágenes.

Cinco familias. Una sola obsesión: eficiencia.

Diseñamos y fabricamos a medida cada equipo en Paterna. Cálculos individualizados, marcado CE y cumplimiento de la EN-12953.

2.1

Calderas
de vapor

Construcción pirotubular horizontal de hogar interior centrado con tres pasos de gases. Cámara húmeda completamente refrigerada por agua y suministro “monobloc” listo para montaje rápido.

Frontal de caldera pirotubular de vapor GVL-H

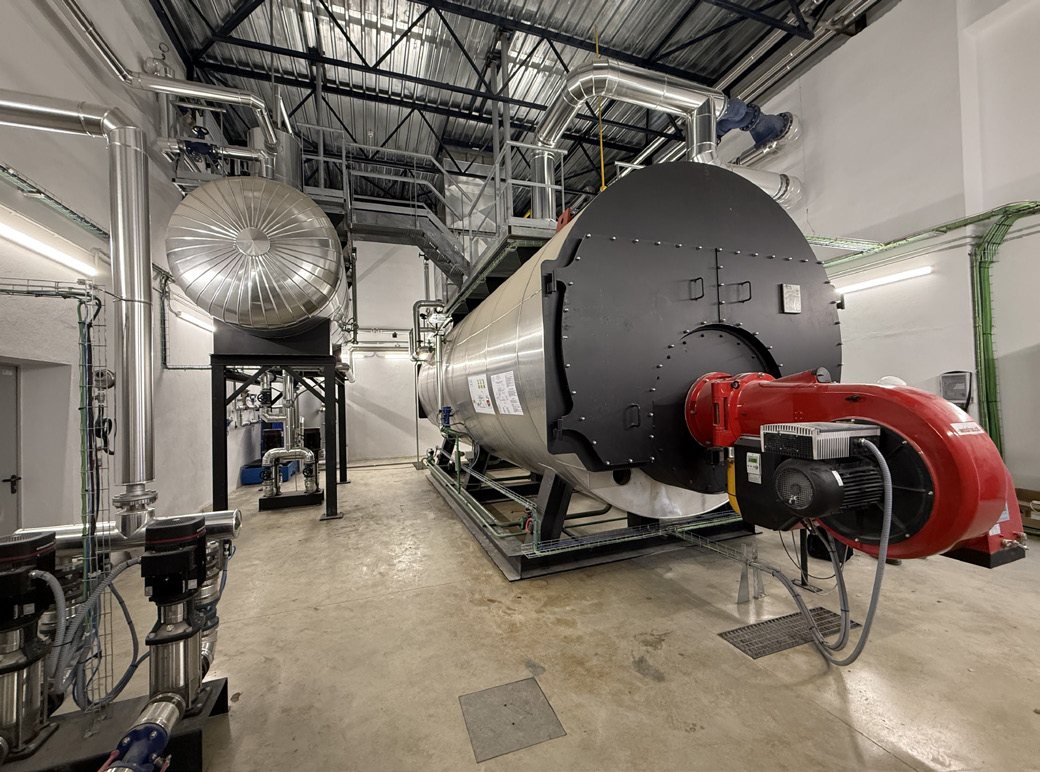

Lateral GVL-H con desgasificador DGV
Esquema de exterior y dimensiones GVL-H
Plano de sección y transiciones de humos GVL-H
1 / 4
GVL-H

Caldera pirotubular INSTANVAP GVL-H

Pirotubular horizontal con tres pasos de gases, cámara húmeda y bancada sólida monobloc. Registro de hombre superior y portillas de inspección frontal y trasera. Apertura de registro en cámara de gases como válvula de escape pasiva.

Ver descripción completa

La caldera de vapor INSTANVAP modelo GVL-H es tipo horizontal pirotubular de hogar interior centrado, con tres pasos de gases que permite el máximo rendimiento térmico.

Esta caldera es de cámara húmeda, completamente rodeada y refrigerada de agua. No necesita refractario en su cara posterior, mediante el que se consigue un aumento de rendimiento, mayor ahorro económico y de mantenimiento.

La caldera de vapor INSTANVAP GVL-H es de construcción robusta y compacta. Se suministra como un conjunto «monobloc», montado sobre una sólida bancada, lista para su rápido montaje y puesta en servicio.

Un registro de hombre en la parte superior de la caldera y portillas de inspección, en las partes frontal y trasera, permite realizar las revisiones y trabajos de limpieza requeridos para el buen mantenimiento de la caldera.

Este equipo dispone de una abertura de inspección y registro de la cámara de gases en la parte posterior, que se abre, ya que está concebida como válvula de escape en el caso de una posible acumulación de gases en su interior. Con esta medida se aumenta la seguridad pasiva del generador a la vez que se permite un fácil acceso para la inspección y limpieza del interior de la cámara de combustión.

En la parte anterior y posterior de la caldera se encuentran dispuestas puertas de acceso a los tubos de humos, preparadas con sistemas de fácil apertura que permiten que la inspección y la limpieza sea un trabajo sencillo y rápido.

Leyenda del esquema de sección
  1. Quemador
  2. Botellín sondas (sondas seguridad, botellines nivel)
  3. Colector de presostatos (presostatos, manómetro caldera)
  4. Broc de sondas (sondas seguridad, presostatos)
  5. Salida de vapor
  6. Válvula de seguridad
  7. Venteo
  8. Chimenea
  9. Caja de retorno
  10. Alimentación (bombas, válvulas interrupción, válvulas retención)
  11. Purga de lodos automática
  12. Hogar
  13. Refractario
2.000a 40.000 kg-v/h
3 pasosde gases
Monoblocsobre bancada

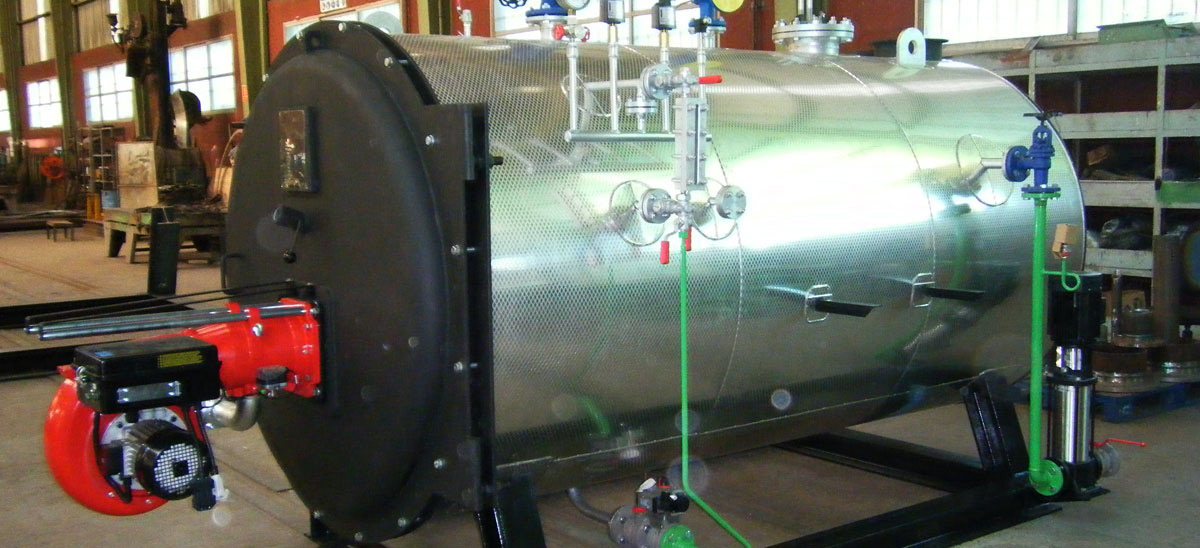

Frontal de caldera pirotubular de vapor CBC

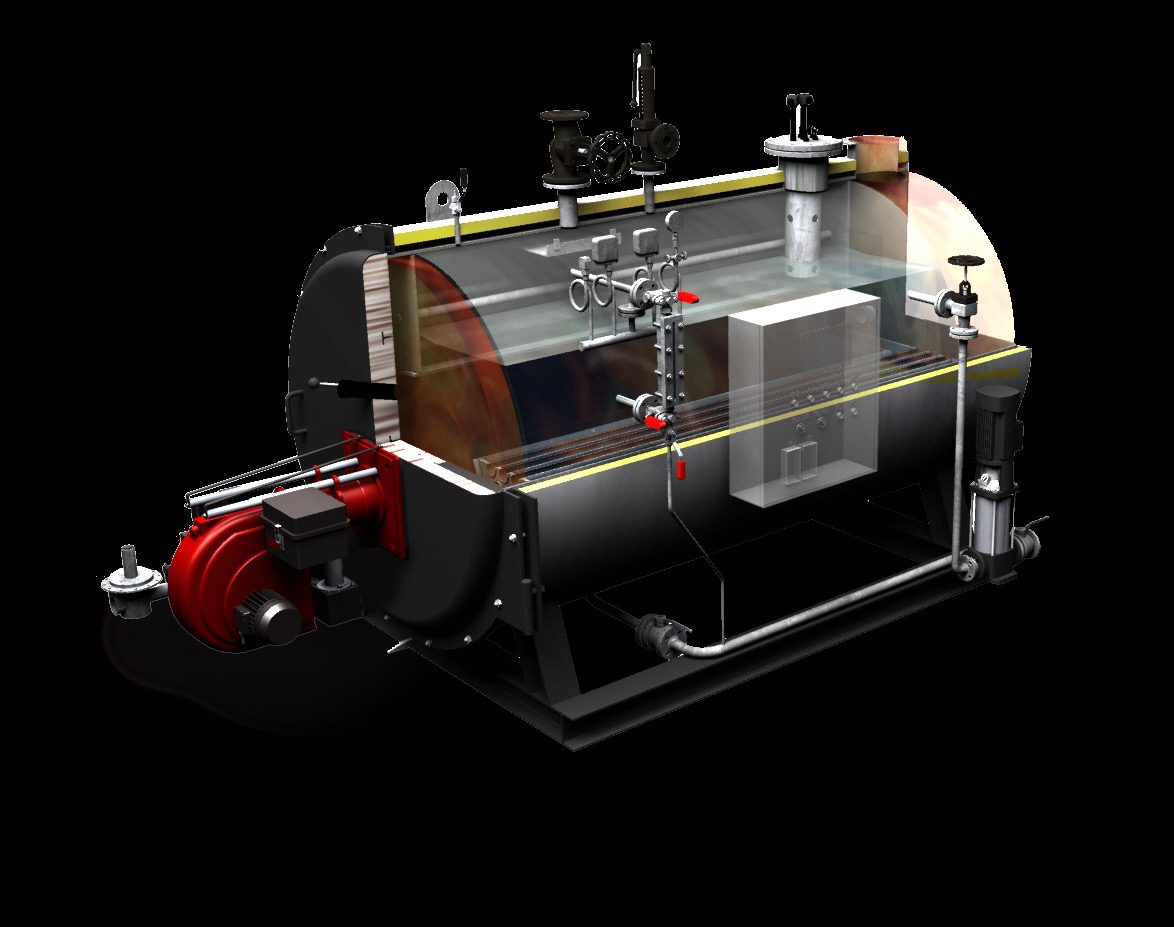

Render de la caldera CBC

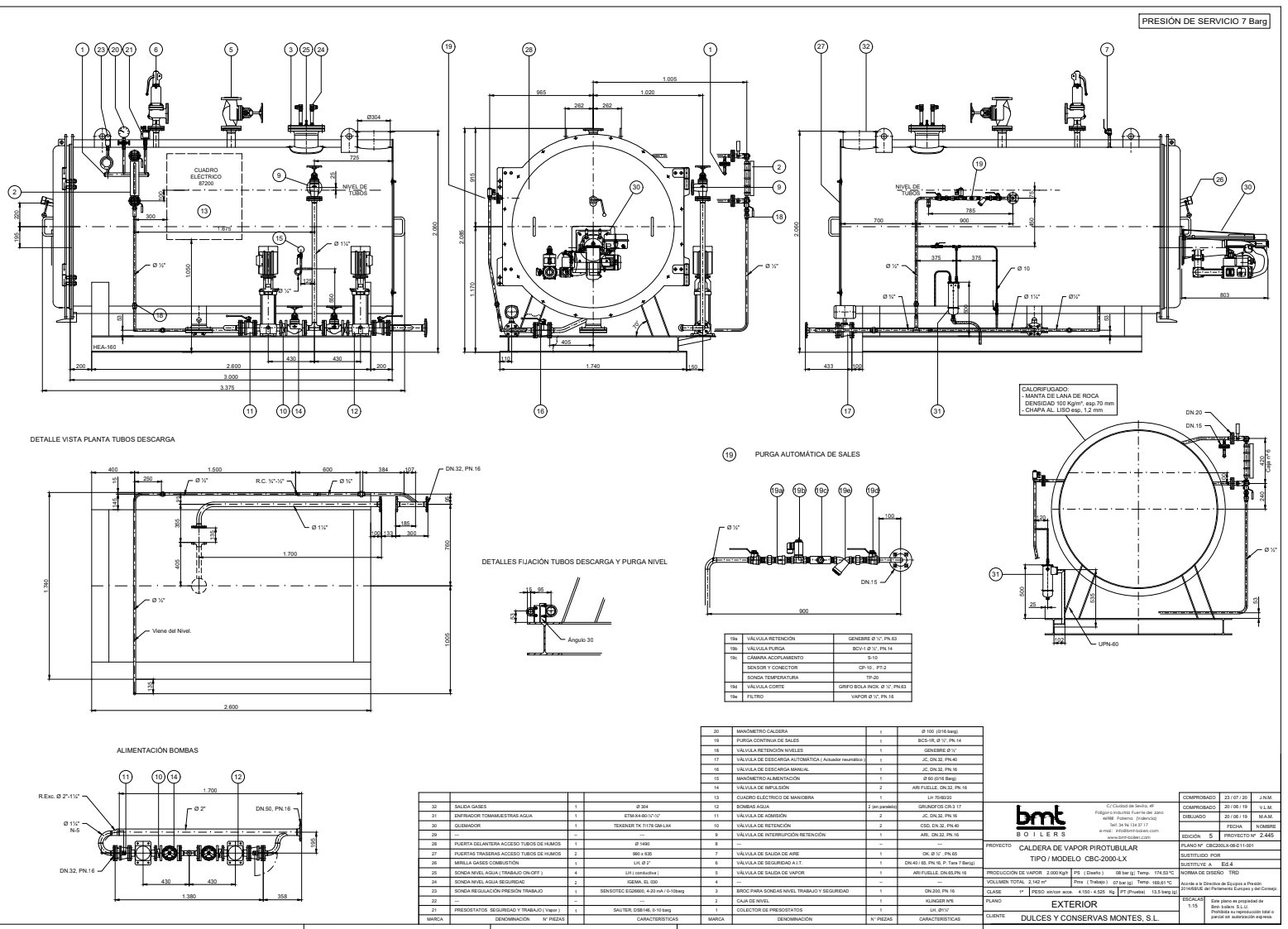

Esquema de exterior y dimensiones CBC

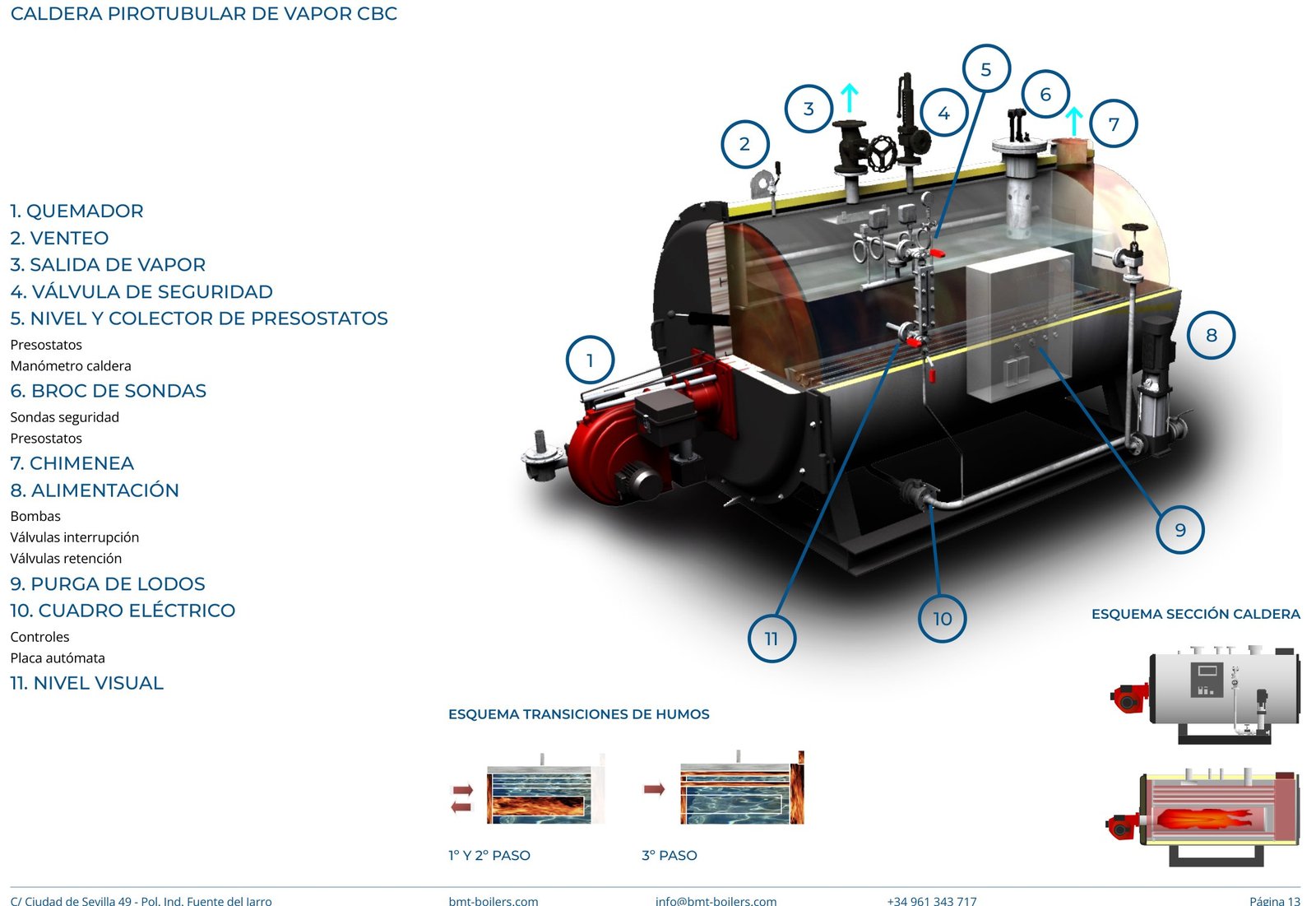

Plano de sección y transiciones de humos CBC
1 / 4
CBC

Caldera pirotubular de vapor CBC

Horizontal pirotubular de hogar interior centrado con tres pasos de gases. Combustión completa dentro del hogar, totalmente rodeado y refrigerado por agua. Construcción robusta y compacta tipo monoblock.

Ver descripción completa

La caldera de vapor modelo CBC es del tipo horizontal pirotubular de hogar interior centrado con tres pasos de gases que obtiene un elevado rendimiento térmico.

La combustión se produce y completa dentro del hogar, totalmente rodeado y refrigerado por agua, retornando los humos resultantes a través del mismo hogar, pasando posteriormente por el haz tubular con el aprovechamiento al máximo del calor, para finalmente expulsarlo a la atmósfera por la chimenea.

La caldera de vapor modelo CBC es de construcción robusta y compacta y se suministra como un conjunto «monoblock» montada sobre una sólida bancada, lista para su rápido montaje y puesta en servicio.

Para su puesta en servicio solamente es necesario conectarle las tuberías de agua, vapor, combustible y realizar el cableado eléctrico del cuadro de maniobra.

Un registro en la parte superior de la caldera permite realizar la revisión del interior de la caldera.

En la parte anterior y posterior de la caldera tenemos las puertas de acceso a los tubos de humos y al hogar, sujetas por tornillos preparados para que no se bloqueen a causa de la temperatura. Las tapas quedan sujetas por unas bisagras giratorias que hacen que la inspección y, en su caso la limpieza, sea un trabajo sencillo y rápido.

Leyenda del esquema de sección
  1. Quemador
  2. Venteo
  3. Salida de vapor
  4. Válvula de seguridad
  5. Nivel y colector de presostatos (presostatos, manómetro caldera)
  6. Broc de sondas (sondas seguridad, presostatos)
  7. Chimenea
  8. Alimentación (bombas, válvulas interrupción, válvulas retención)
  9. Purga de lodos
  10. Cuadro eléctrico (controles, placa autómata)
  11. Nivel visual
100a 4.000 kg/h
16 barpresión máx.
Monoblockllave en mano
2.2

Agua caliente
y sobrecalentada

Pirotubulares horizontales con hogar interior centrado y tres pasos de gases. Cámara húmeda totalmente refrigerada y sin refractario en la cara posterior — mayor rendimiento, ahorro económico y de mantenimiento.

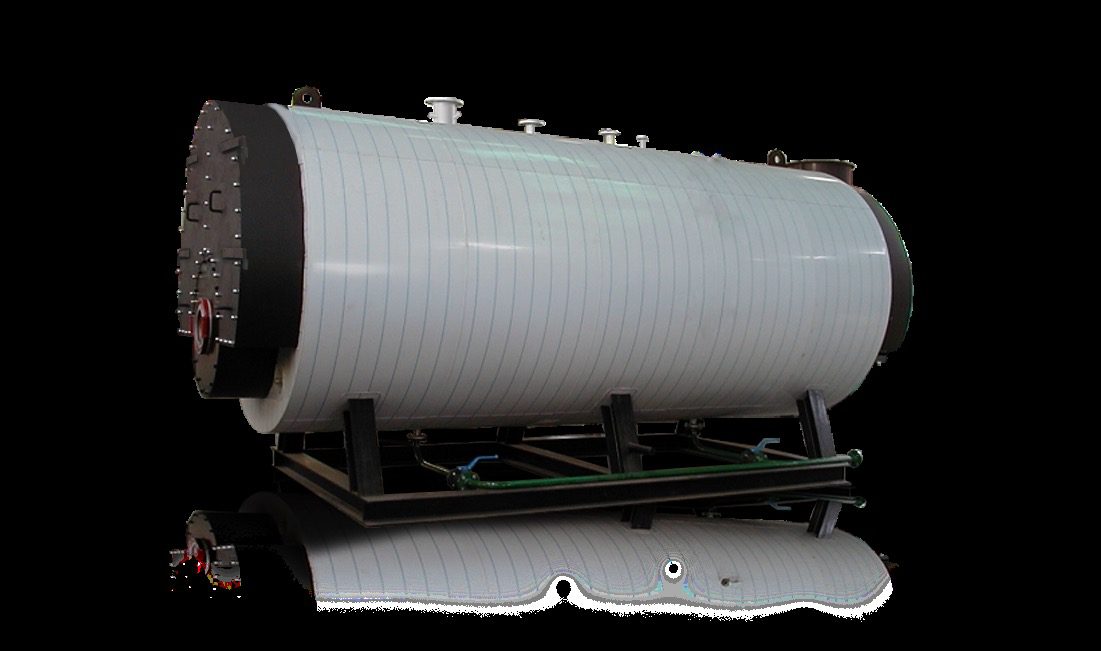

Render de la caldera pirotubular CLH
Interior de la caldera CLH

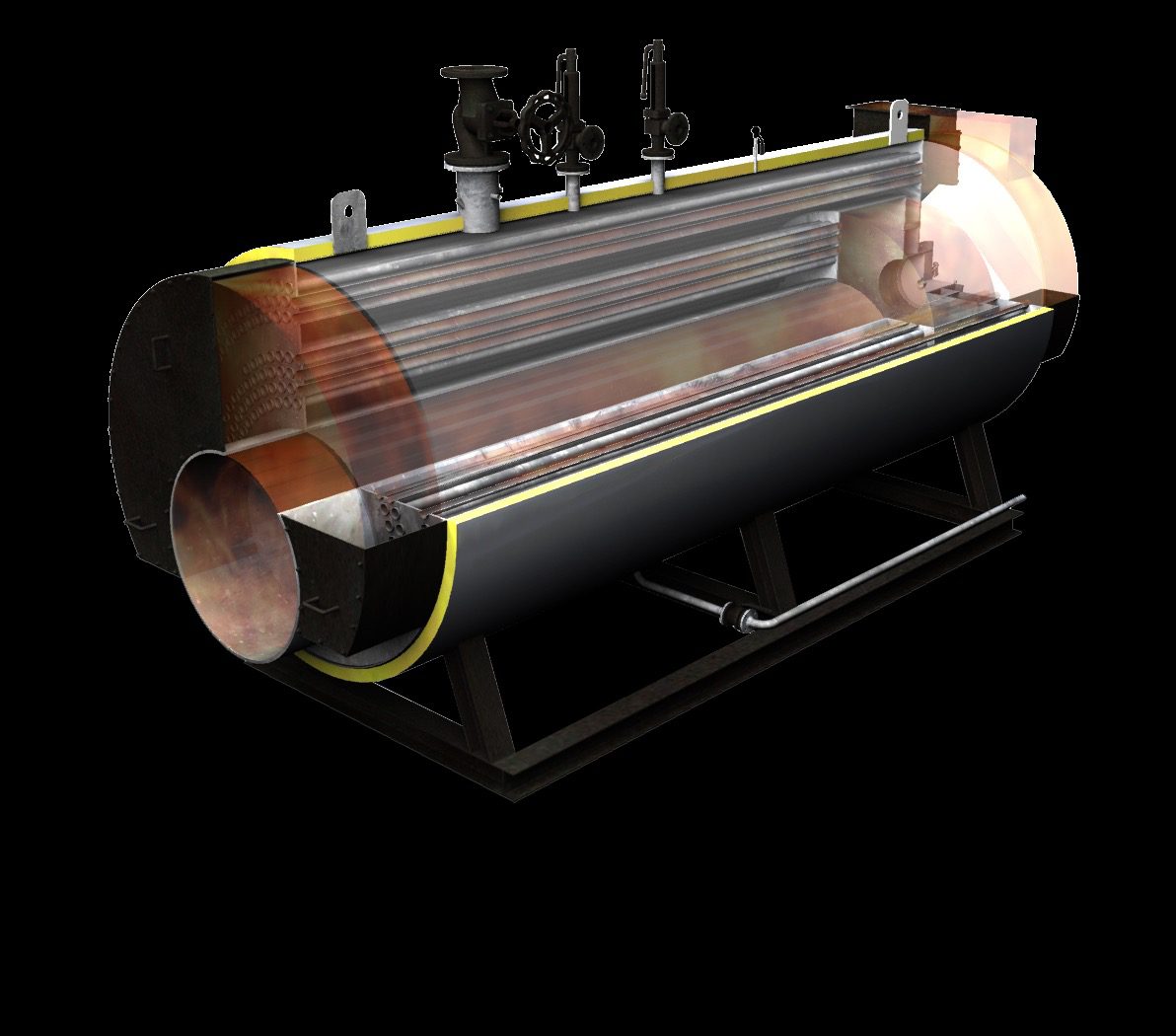

Esquema de la caldera CLH

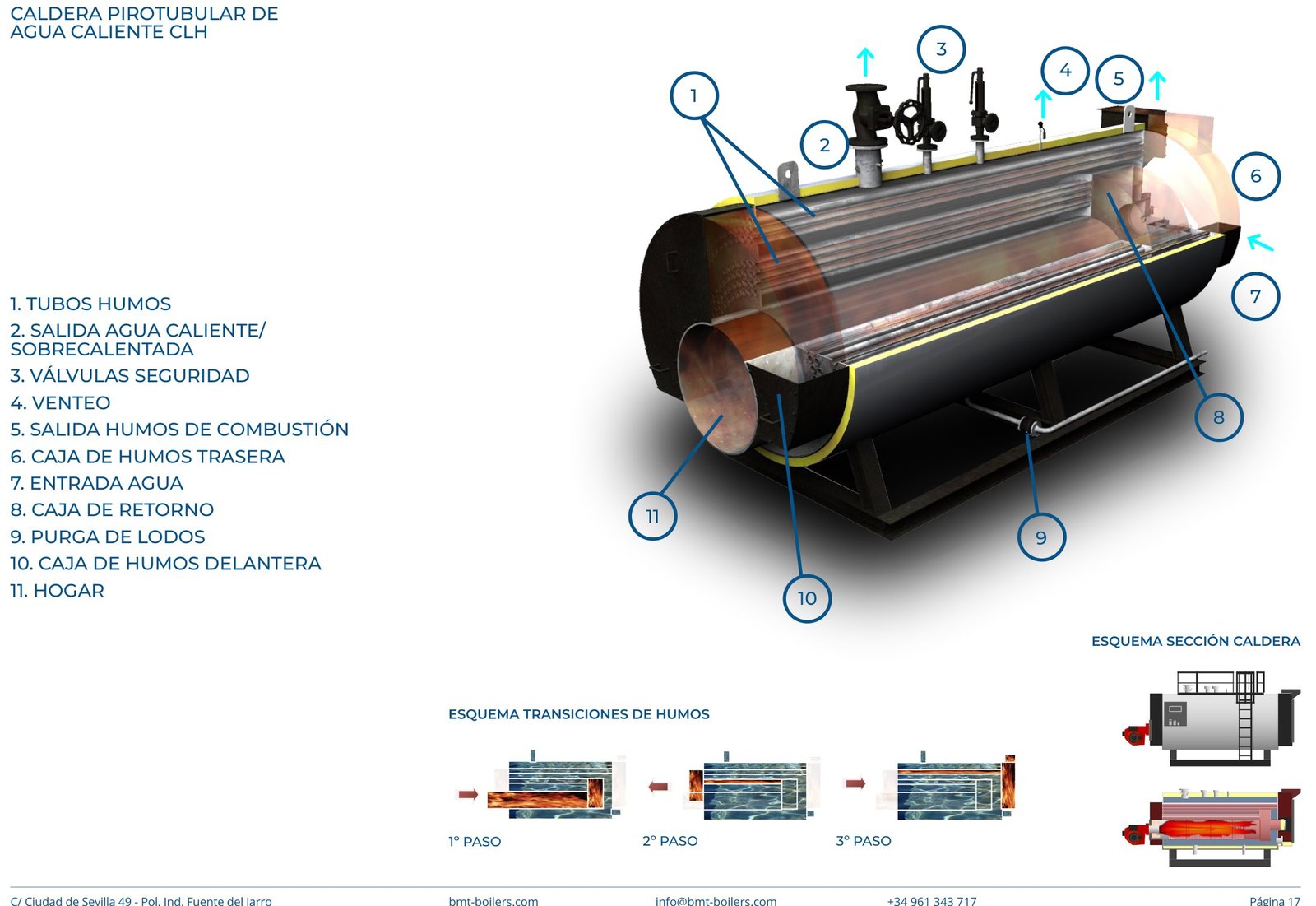

Plano de sección y transiciones de humos CLH
1 / 4
CLH

Caldera pirotubular de agua caliente CLH

Pirotubular horizontal con hogar interior centrado y tres pasos de gases. Cámara húmeda completamente refrigerada por agua. Abertura de inspección posterior que actúa como válvula de escape en sobrepresión.

Ver descripción completa

La caldera de agua caliente y sobrecalentada modelo CLH es del tipo horizontal pirotubular con hogar interior centrado y tres pasos de gases, que obtiene un rendimiento térmico máximo.

La combustión se produce y completa dentro del hogar, que está totalmente rodeado y refrigerado por agua. Los humos resultantes pasan después a través de los dos paquetes tubulares e invierten el sentido de circulación en las cajas anterior y posterior, con lo que se aprovecha al máximo su calor. Finalmente son expulsados a la atmósfera por la chimenea.

La caldera es de cámara húmeda, completamente rodeada y refrigerada de agua, sin necesidad de refractario en su cara posterior, con el consiguiente aumento de rendimiento, así como ahorro económico y de mantenimiento.

Dispone de una abertura de inspección y registro de gases en la parte posterior, que se abre automáticamente al producirse cualquier sobrepresión en el hogar, ya que está concebida como válvula de escape en el caso de una posible acumulación de gases en su interior. De este modo se aumenta la seguridad pasiva del generador, a la vez que se permite un fácil acceso para la inspección y limpieza del interior de la cámara de combustión.

En la parte anterior y posterior de la caldera tenemos las puertas de acceso a los tubos de humos sujetas por tornillos preparados para que no se bloqueen a causa de la temperatura. Una vez quitados éstos, las tapas quedan sujetas por unos puentes giratorios que hacen que la inspección y, en su caso la limpieza, sea un trabajo sencillo y rápido.

La caldera de vapor modelo CL-H es de construcción robusta y compacta y se suministra como un conjunto «monoblock» montada sobre una sólida bancada, lista para su rápido montaje y puesta en servicio.

Leyenda del esquema de sección
  1. Tubos humos
  2. Salida agua caliente / sobrecalentada
  3. Válvulas seguridad
  4. Venteo
  5. Salida humos de combustión
  6. Caja de humos trasera
  7. Entrada agua
  8. Caja de retorno
  9. Purga de lodos
  10. Caja de humos delantera
  11. Hogar
300.000a 3.100.000 kcal/h
3 pasosde gases
Monoblocksobre bancada
Frontal de la caldera CBA
Vista de la caldera CBA
1 / 2
CBA

Caldera pirotubular de agua caliente CBA

Horizontal pirotubular de hogar interior centrado con tres pasos de gases. Retorno de llama en el hogar, completamente rodeado y refrigerado por agua, sin refractario posterior. Bisagras giratorias para inspección rápida.

Ver descripción completa

La caldera de agua caliente y sobrecalentada modelo CBA es del tipo horizontal pirotubular de hogar interior centrado, con tres pasos de gases, que obtiene un elevado rendimiento térmico.

La combustión se produce y completa dentro del hogar, totalmente rodeado y refrigerado por agua, retornando los humos resultantes a través del mismo hogar. Éstos pasan después por el haz tubular con el aprovechamiento al máximo del calor. Finalmente son expulsados a la atmósfera por la chimenea.

La caldera de vapor modelo CBA es de construcción robusta y compacta y se suministra como un conjunto «monoblock» montada sobre una sólida bancada, lista para su rápido montaje y puesta en servicio.

Para su puesta en servicio solamente es necesario conectarle las tuberías de agua, vapor, combustible y realizar el cableado eléctrico del cuadro de maniobra.

La caldera es de retorno de llama en el hogar, completamente rodeado y refrigerado de agua, sin necesidad de refractario en su cara posterior, con el consiguiente aumento de rendimiento, así como ahorro económico y de mantenimiento.

Un registro en la parte superior de la caldera permite realizar la revisión del interior de la caldera.

En la parte anterior y posterior de la caldera tenemos las puertas de acceso a los tubos de humos y al hogar, sujetas por tornillos preparados para que no se bloqueen a causa de la temperatura. Las tapas quedan sujetas por unas bisagras giratorias que hacen que la inspección y, en su caso la limpieza, sea un trabajo sencillo y rápido.

66.100a 2.000.000 kcal/h
3 pasosde gases
Retornode llama
2.3

Recuperación
y cogeneración

Obtenemos energía calorífica primaria del calor residual en instalaciones donde se producen gases de combustión. Imprescindibles en la proyección de parques o plantas de cogeneración. Cálculos individualizados para cada caldera.

Caldera CRP de vapor de recuperación
Modelo CRP de recuperación / cogeneración
CRP montada en planta

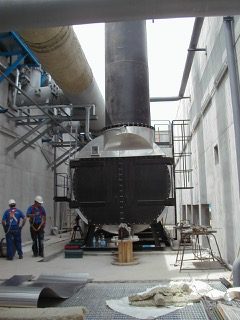

CRP instalada en planta industrial
CRP instalada en planta industrial
Sistema de soplado de limpieza de tubos CRP

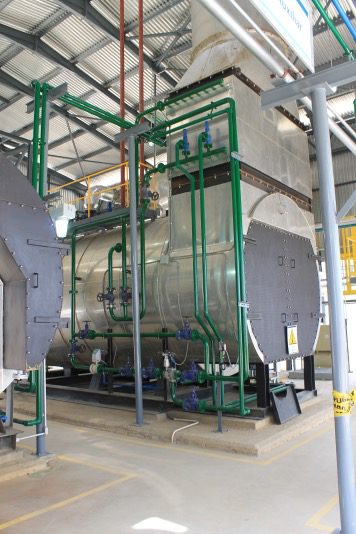

Accesorios de la CRP

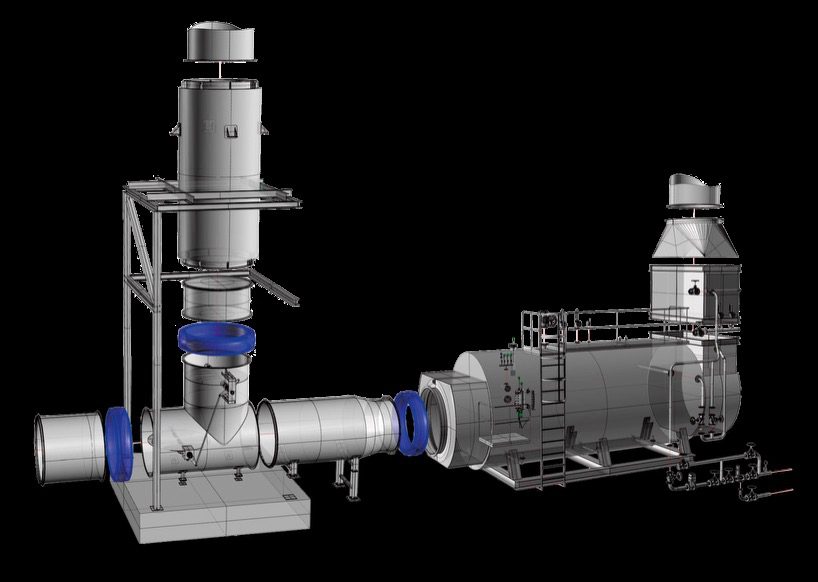

Equipamiento auxiliar de la CRP

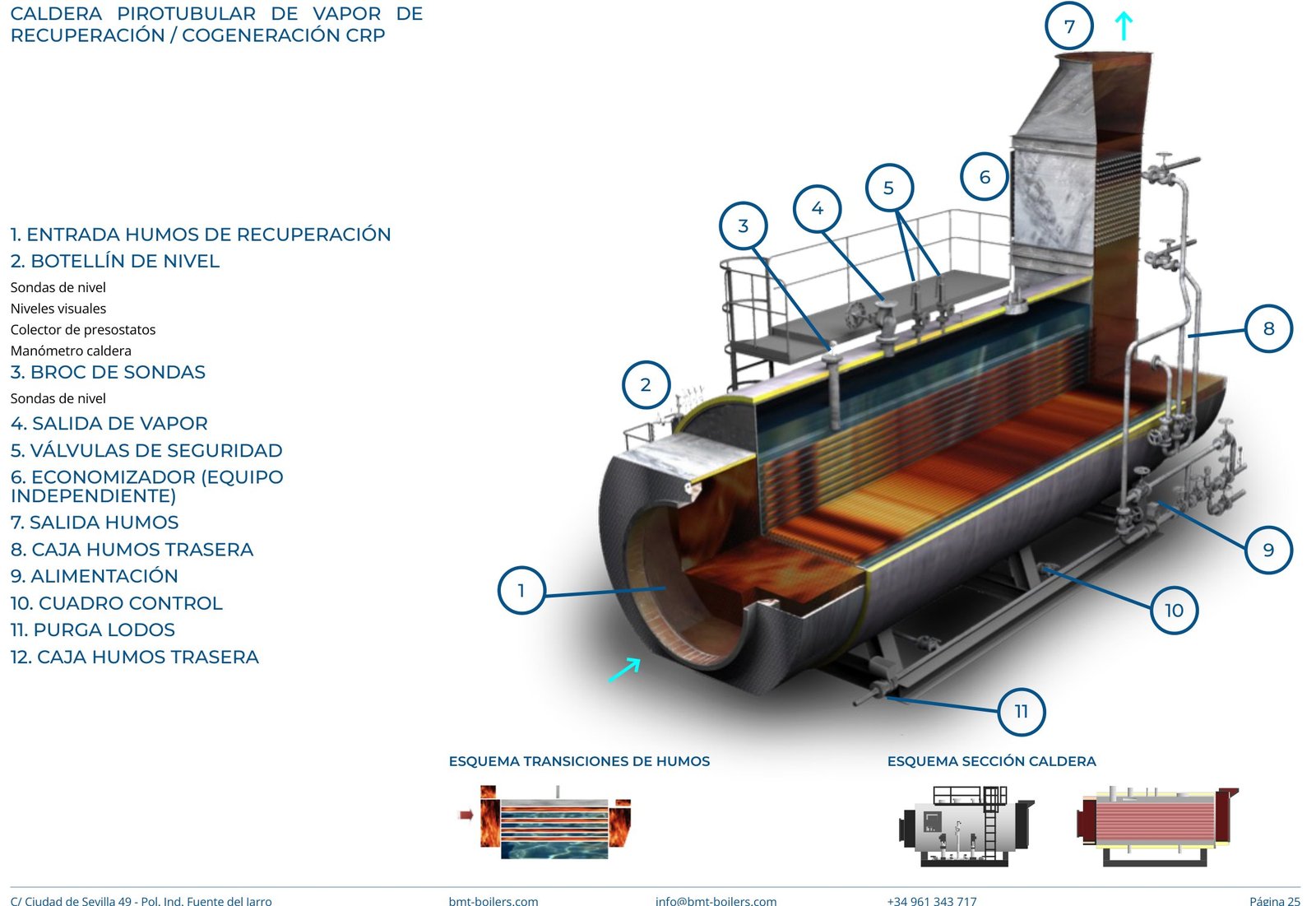

Plano de sección y transiciones de humos CRP
1 / 9
CRP

Caldera CRP — Vapor de recuperación / cogeneración

Pirotubular horizontal con posibilidad de instalar economizador y precalentador. Distintos diámetros de tubo de paso según la naturaleza de los humos de calentamiento.

Ver descripción completa

Las calderas de vapor pirotubular de recuperación / cogeneración obtienen su energía calorífica primaria del calor residual en instalaciones donde se producen gases de combustión.

La configuración de la caldera es horizontal, con posibilidad de instalarle economizador y precalentador.

Este tipo de equipos permite crear sistemas que suponen un considerable ahorro energético y son imprescindibles en la proyección de parques o plantas de cogeneración.

Las calderas de vapor de cogeneración CRP se desarrollan con diferentes diámetros de tubo de paso de humos, según sea la naturaleza de los humos de calentamiento.

Realizamos todos los cálculos de manera individualizada para cada caldera con todos los parámetros que nos facilita el cliente. Nuestro objetivo es que cada equipo estudiado sea el más óptimo y eficiente, teniendo en cuenta si es un motor, turbina o cámara de productos sólidos; el tipo de combustible, el espacio de instalación existente, etc.

Configuraciones según las necesidades de la planta
  • Simple: Sólo recuperación.
  • Mixta: Recuperación y quemador.
  • Múltiple: Entrada de humos lado gases separados y lado agua común.
Valvulería y accesorios

En BMT Boilers nos encargamos del diseño y la fabricación de los equipos de recuperación a medida, por lo que prima la flexibilidad y la calidad en el equipamiento de sus aparatos a presión. Nuestras calderas se diseñan y equipan para satisfacer las necesidades de la instalación y para obtener el máximo rendimiento posible en la maniobra del aparato a presión.

Entre los accesorios más comunes destacan: purga automática de sales, purga automática de lodos, alimentación continua, caudalímetro de vapor/agua, válvulas de escape, registros y bocas de limpieza supletorios, y economizadores.

Equipamiento auxiliar en cogeneración

En BMT Boilers desarrollamos proyectos integrales en los que el rendimiento y el aprovechamiento energético son la máxima prioridad en el diseño de las instalaciones para cogeneración. Entre las posibilidades:

  • CRP + V3V + ECO — caldera de recuperación provista de válvula modulante, tres vías de humos de combustión y economizador.
  • CRP + ECO — caldera de recuperación y economizador.
  • CRP — caldera de recuperación monobloc con cuadro y equipo de presión incorporados.
Leyenda del esquema de sección CRP
  1. Entrada humos de recuperación
  2. Botellín de nivel (sondas de nivel, niveles visuales, colector de presostatos, manómetro caldera)
  3. Broc de sondas (sondas de nivel)
  4. Salida de vapor
  5. Válvulas de seguridad
  6. Economizador (equipo independiente)
  7. Salida humos
  8. Caja humos trasera
  9. Alimentación
  10. Cuadro control
  11. Purga lodos
  12. Caja humos trasera
  • Simple — sólo recuperación
  • Mixta — recuperación + quemador
  • Múltiple — entrada de humos lado gases separados y lado agua común

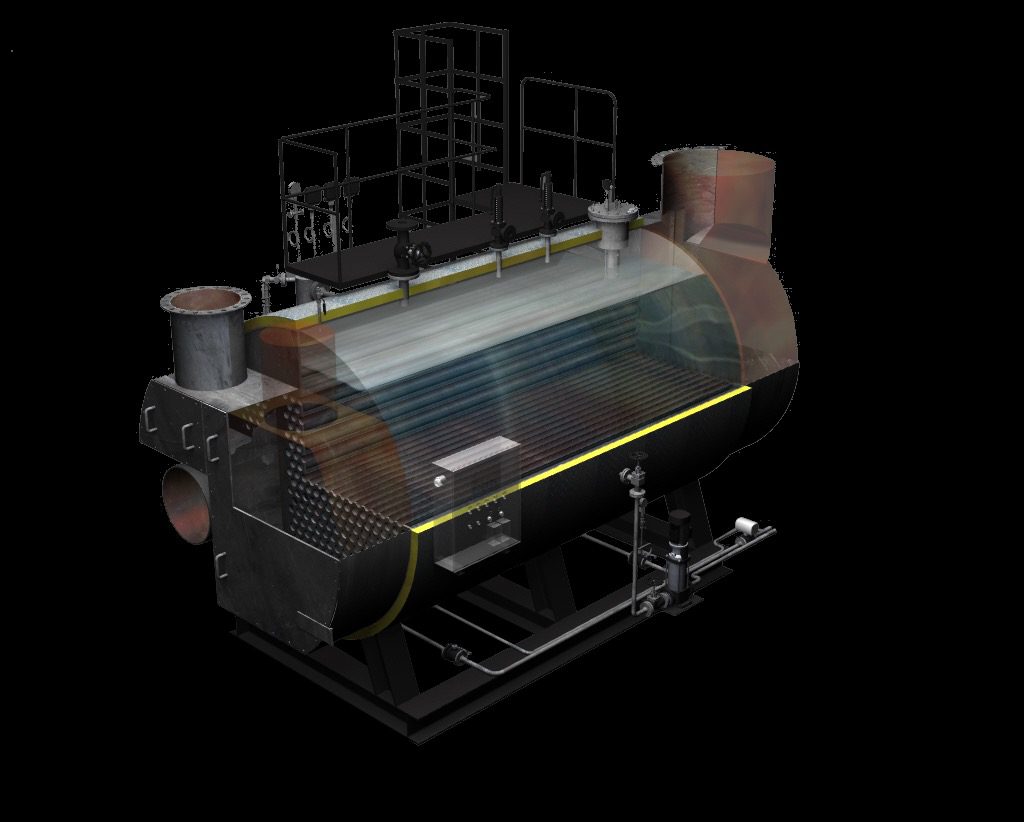

CRP Mixta — recuperación + quemador

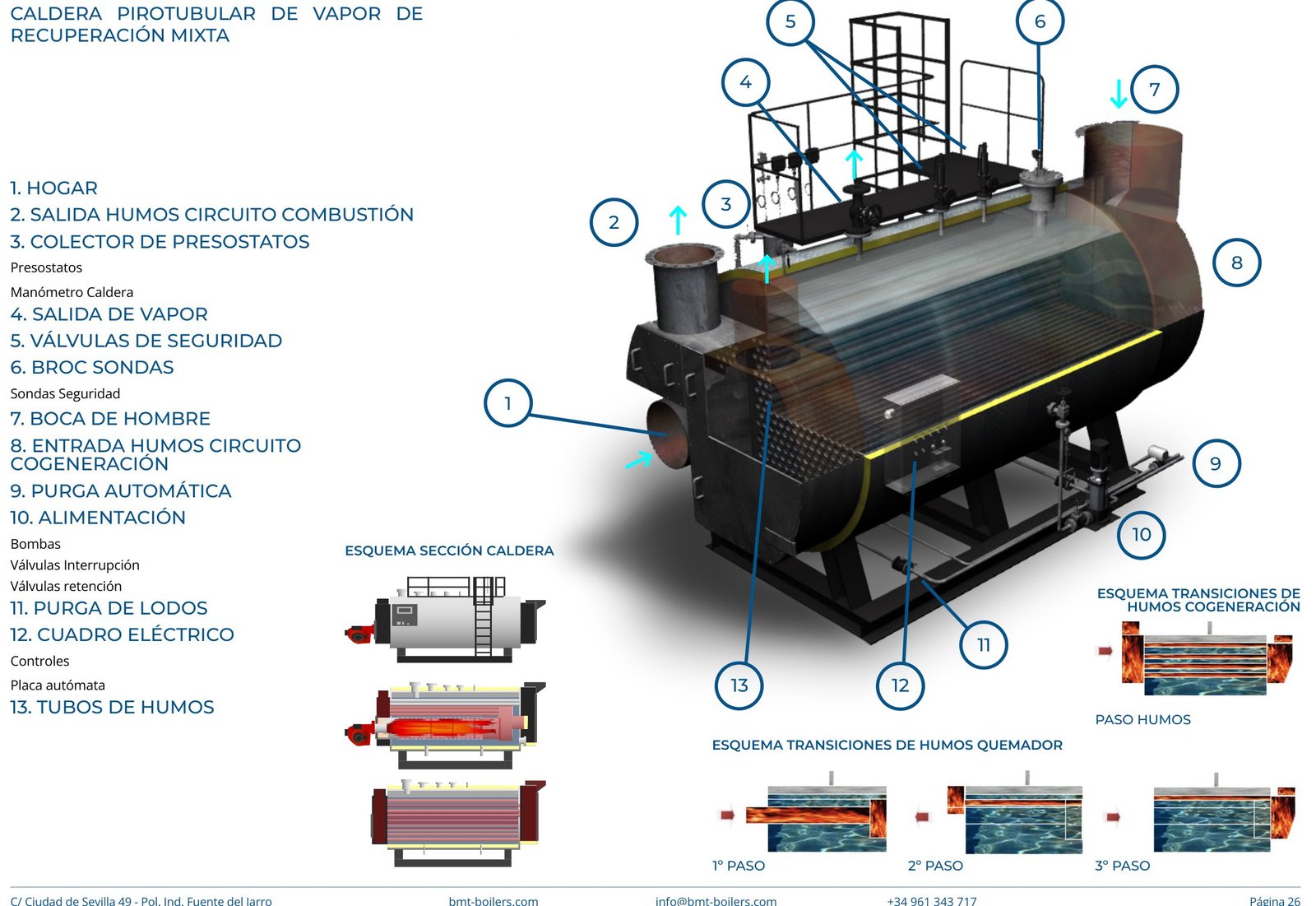

Plano de sección CRP Mixta
1 / 2
CRP Mixta

CRP Mixta — Recuperación + quemador

Combina circuito de combustión y circuito de cogeneración en una sola caldera. Tres pasos de gases por el lado del quemador y paso independiente para los humos de recuperación.

Ver descripción completa

La CRP Mixta combina el circuito de combustión con quemador y el circuito de cogeneración (recuperación de calor residual) en una sola caldera. Tres pasos de gases por el lado del quemador y paso independiente para los humos de recuperación.

Realizamos todos los cálculos de manera individualizada para cada equipo. Cada CRP Mixta se diseña para satisfacer las necesidades concretas de la instalación industrial.

Leyenda del esquema de sección CRP Mixta
  1. Hogar
  2. Salida humos circuito combustión
  3. Colector de presostatos (presostatos, manómetro caldera)
  4. Salida de vapor
  5. Válvulas de seguridad
  6. Broc sondas (sondas seguridad)
  7. Boca de hombre
  8. Entrada humos circuito cogeneración
  9. Purga automática
  10. Alimentación (bombas, válvulas interrupción, válvulas retención)
  11. Purga de lodos
  12. Cuadro eléctrico (controles, placa autómata)
  13. Tubos de humos
Doblecircuito
Cuadrode control PLC
Purgaautomática
Detalle de la caldera CRPA
CRPA

CRPA — Agua caliente de recuperación / cogeneración

Pirotubular con tubos de distintos diámetros según la naturaleza de los humos. Configuración horizontal con economizador y precalentador opcionales. Diseño y montaje completo de la planta de cogeneración.

Ver descripción completa

Esta caldera es del tipo pirotubular con tubos de distintos diámetros, según la naturaleza de los humos de calentamiento. La configuración de la caldera es horizontal, con posibilidad de instalar economizador y precalentador.

En BMT Boilers tenemos una amplia experiencia en la construcción y montaje de calderas, plantas y parques de combustible en las instalaciones de cogeneración, por lo que estamos en condiciones de poder acceder al montaje y construcción de cualquier planta proyectada.

Realizamos los cálculos de diseño necesarios para la realización del equipo. En la proyección del sistema de cogeneración tenemos en cuenta todos los parámetros para realizar un profundo estudio. Siempre buscamos que el equipo sea lo más óptimo y eficiente posible, teniendo en cuenta si es un motor, turbina o cámara de productos sólidos, el tipo de combustible, el espacio de instalación existente, etc.

Las calderas de vapor de cogeneración CRPA se desarrollan con diferentes diámetros de tubo de paso de humos, según sea la naturaleza de los humos de calentamiento.

Configuraciones según las necesidades de la planta
  • Simple: Sólo recuperación.
  • Mixta: Recuperación y quemador.
  • Múltiple: Entrada de humos lado gases separados y lado agua común.
Simplerecuperación
Mixta+ quemador
Múltiplegases separados
2.4

Eficiencia
energética

Recuperamos el calor residual de los humos para reducir consumo y emisiones. Diseño individualizado para cualquier geometría de chimenea. Acero al carbono o inoxidable según la instalación.

Economizador ECO instalado

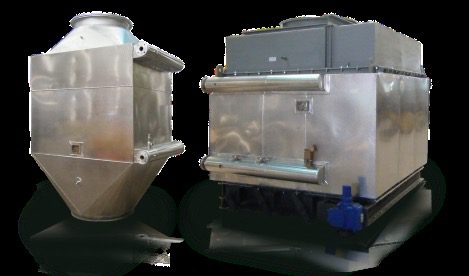

Economizador ECO en planta
Gráfica comparativa caldera con y sin ECO

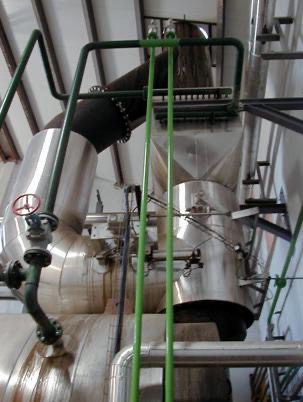

Bypass del economizador a chimenea
Esquema del economizador ECO

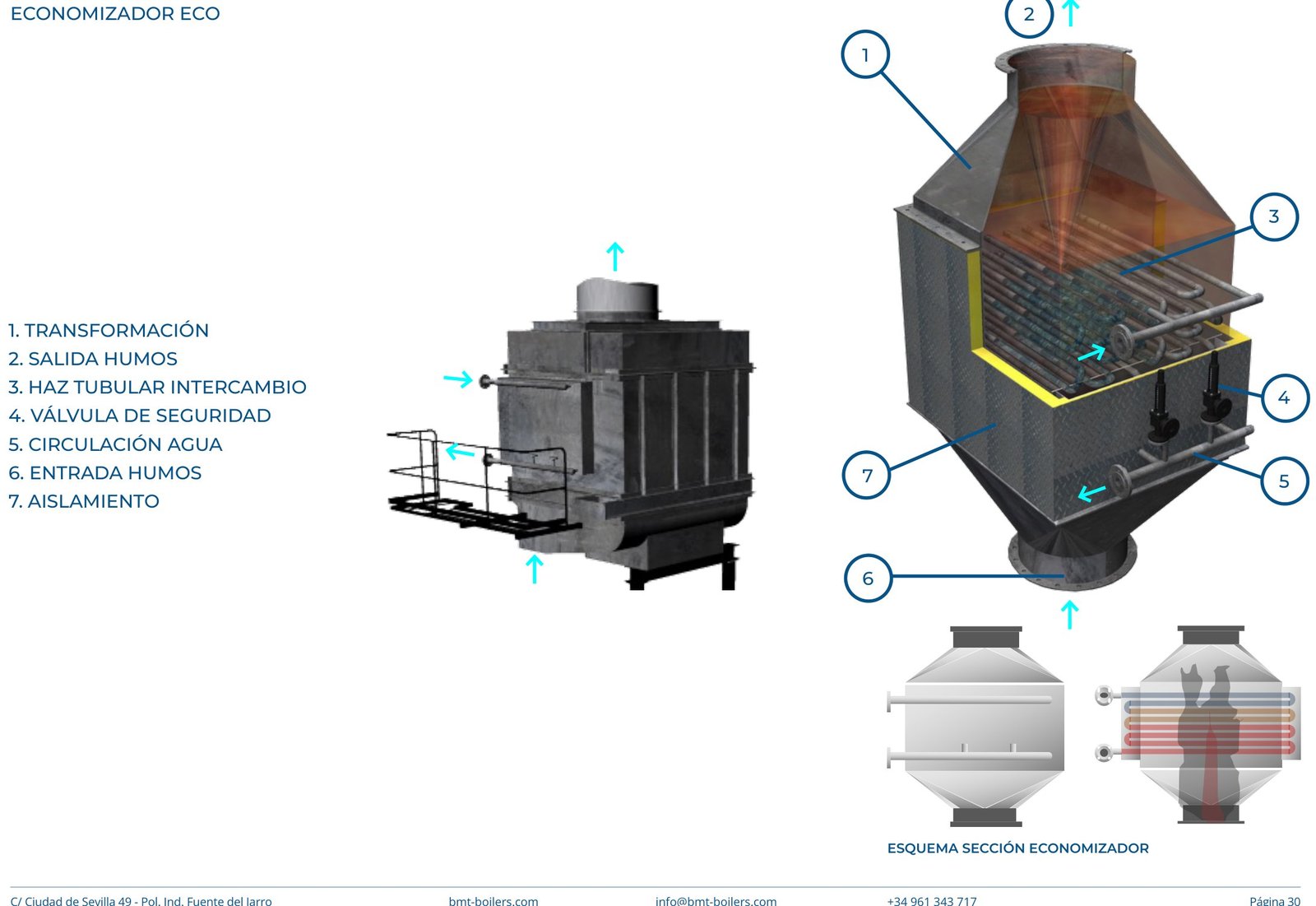

Plano de sección del economizador ECO
1 / 6
ECO

Economizador ECO

Recupera el calor residual de los gases de combustión, intercalándose entre la caldera y la chimenea de escape. Aumenta la temperatura del agua de alimentación y reduce el estrés térmico de la caldera.

Ver descripción completa

Este equipo está diseñado para recuperar el calor residual de los gases de combustión a la salida de la caldera intercalándolo entre ésta y la chimenea de escape. Gracias a esta transferencia se aprovecha el calor elevando la temperatura del agua de alimentación de la caldera.

Este equipo se fabrica a medida y sirve para cualquier geometría de chimenea de caldera. En cada caso realizamos un nuevo diseño y cálculo para asegurar la máxima eficiencia térmica y el consecuente ahorro.

Ventajas de la instalación
  • Incremento de la eficiencia térmica de la caldera.
  • Disminución del consumo de la caldera, consiguiendo un ahorro de combustible.
  • Reducción de la temperatura de emisión de los gases de combustión a la atmósfera.
  • Disminución del diferencial térmico entre el agua de alimentación y la del interior de caldera, reduciendo el estrés térmico en los componentes de caldera y estabilizando la presión de funcionamiento.

BMT Boilers construye este tipo de equipos en aceros al carbono e inoxidables en función de los requerimientos de la instalación a la que van destinados.

Nuestros economizadores están desarrollados para permitir un acceso cómodo que posibilite el mantenimiento y limpieza del haz tubular interior de intercambio.

También nos encargamos de la construcción e instalación de chimeneas, así como de las conducciones, circuitos, válvulas y demás elementos de conducción y escape que se encontrarían anejos a cualquiera de estos equipos.

Leyenda del esquema de sección
  1. Transformación
  2. Salida humos
  3. Haz tubular intercambio
  4. Válvula de seguridad
  5. Circulación agua
  6. Entrada humos
  7. Aislamiento
  • Incremento de la eficiencia térmica
  • Ahorro directo de combustible
  • Reducción de la temperatura de emisión
  • Diferencial térmico controlado
Instalación SCP — Sistema de condensados presurizados
Detalle del SCP
1 / 2
SCP

Recuperación de condensados presurizados

Aumenta la eficiencia de los equipos de generación de vapor, disminuye el gasto de combustible y mejora la calidad del agua tratada en el propio circuito. Aumenta la vida útil del equipo.

Ver descripción completa

El sistema de condensados presurizados es un conjunto de elementos que permiten aumentar la eficiencia de los equipos de generación de vapor, disminuyendo el gasto de combustible y aumentando la calidad del agua por tratamiento en el propio circuito. La consecuencia directa es el aumento de la vida útil del equipo.

A diferencia de los depósitos de condensados atmosféricos, en los que una cantidad importante de agua y energía se pierde cuando los condensados entran en el depósito a más de 100 ºC debido al proceso de evaporación, con el nuevo sistema propuesto prácticamente todos los condensados son reutilizados, minimizando las pérdidas de agua y energía.

Partiendo de un sistema tradicional «tipo atmosférico», y estimando una temperatura media de entrada de agua de alimentación a la caldera de 80 ºC, el ahorro de combustible obtenido gracias al SCP al mantener la temperatura de alimentación en la caldera sería de los valores estimados que se muestran arriba.

Datos orientativos de anteproyecto. Los componentes y dimensiones pueden diferir en función de las características de la instalación y los datos proyectados.

120 ºC6,8%
130 ºC8,5%
140 ºC10,2%
Ahorro de combustible estimado vs. sistema tradicional atmosférico (alimentación 80 ºC).
2.5

Otros equipos
industriales

Más allá de las calderas, diseñamos y fabricamos el ecosistema completo de la sala industrial: lavadores, desgasificadores, depósitos, autoclaves e intercambiadores.

Lavador de humos LGD instalado
Esquema del lavador de humos LGD
1 / 2
LGD

Lavadores de humos

Elementos medioambientales para protección del entorno frente a los residuos de la combustión de hidrocarburos. Acero inoxidable AISI-316-L con cuba de decantación, bomba de recirculación y control continuo de pH.

Ver descripción completa

Los lavadores de humos LGD son elementos medioambientales concebidos para la protección del entorno de los elementos resultantes de la combustión de los hidrocarburos en cualquier tipo de consumidor de combustibles fósiles, como generadores de vapor, hornos, generadores de aceite térmico o caldera de residuos sólidos.

Los lavadores de humos se intercalan en la chimenea del equipo de combustión, instalando, si es necesaria, una chimenea nueva realizada en acero inoxidable AISI-316-L con tornillería del mismo material.

Componentes del sistema
  • Cuba de decantación realizada en acero inoxidable AISI-316-L con mamparas de corte para la decantación de partículas sólidas.
  • Bomba de recirculación de agua desde el tanque de decantación hasta el lavador y retorno hasta el tanque.
  • Medidor continuo de pH y bomba dosificadora de sosa.
  • Tuberías de interconexión entre los distintos equipos del sistema.

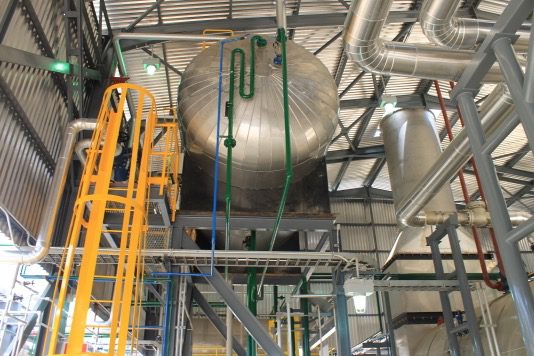

Desgasificador DGV instalado

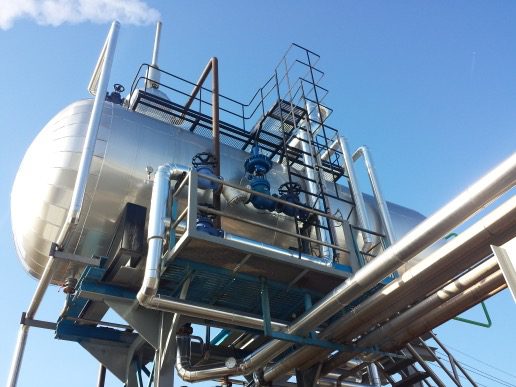

Modelo del desgasificador DGV
Interior del desgasificador DGV
Esquema del desgasificador DGV
1 / 4
DGV

Desgasificadores

Desgasificadores térmicos de bandejas (tray) que alcanzan concentraciones ínfimas de O₂ (hasta 0,007 ppm) no condensable disuelto en el agua de alimentación, evitando la corrosión de la instalación.

Ver descripción completa

Los desgasificadores térmicos de bandejas (tray) permiten alcanzar concentraciones ínfimas de O₂ (hasta 0,007 ppm) no condensable disuelto en el agua de alimentación para evitar la corrosión de los equipos e instalaciones.

Nuestros equipos desgasificadores se diseñan en base a las necesidades de alimentación y de aporte necesario para el control óptimo del proceso de tratamiento del agua.

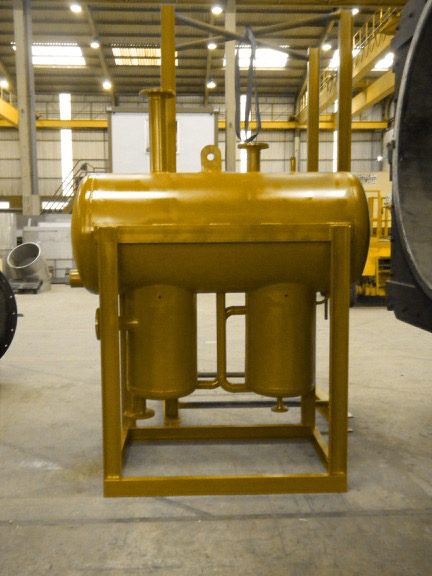

Tanque de expansión de aceite térmico

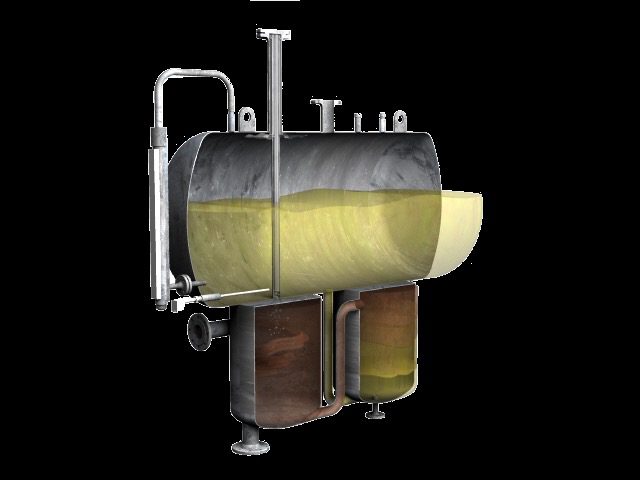

Equipo de expansión de aceite térmico instalado

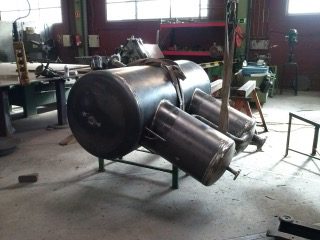

Fabricación de equipo de aceite térmico
1 / 3
AT

Aceite térmico

Depósitos generales, sistemas de bombeo, depósitos de expansión y diseño completo de equipos y conducciones. Mantenimiento, inspección y reparación.

Ver descripción completa

BMT Boilers también realiza la construcción e instalación de equipos de aceite térmico, incluido el conexionado de los mismos.

  • Depósitos generales.
  • Sistemas de bombeo.
  • Depósitos de expansión.
  • Diseño, montaje e instalación de equipos y conducciones.
  • Mantenimiento, inspección y reparación.

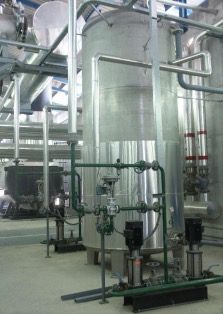

Depósito industrial en fabricación
Depósito industrial instalado
Depósito industrial instalado
1 / 3
DEP

Depósitos industriales

Atmosféricos, presurizados o en vacío, para agua, vapor, productos petrolíferos o químicos. Aceros al carbono e inoxidable, gran tamaño y espesor con tratamientos térmicos y superficiales.

Ver descripción completa

Nuestros depósitos industriales y agrícolas son diseñados en función de los requerimientos de presión y temperatura del circuito al que van destinados, así como del tipo de fluido a almacenar o distribuir.

Tenemos capacidad de producir depósitos de gran tamaño y espesor en calidades de aceros al carbono e inoxidable. Realizamos los tratamientos térmicos y superficiales requeridos por el cliente o descripción de la correspondiente ingeniería.

Los depósitos pueden ser atmosféricos, presurizados o en vacío; para agua, vapor, productos petrolíferos o químicos.

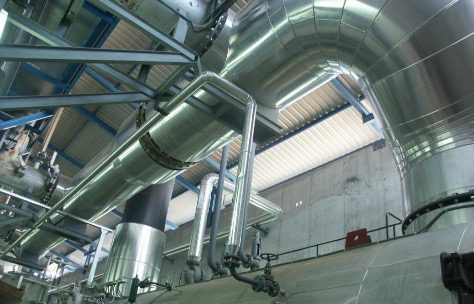

Circuito ACS instalado
Conductos de gases de escape
Conductos de gases aislados
1 / 3
INS

Conducciones y estructuras

Trazados de tuberías para los fluidos industriales habituales: condensados, vapor, agua, gases y humos. Estructuras portantes y anejos metálicos para sujeción y accesos.

Ver descripción completa

En BMT Boilers disponemos de varios equipos de instaladores con una gran experiencia en la realización de instalaciones de conducciones y demás componentes de trazados de tuberías destinados a distribuir los fluidos más habituales —condensados, vapor, agua, gases y humos— que se presentan en las industrias.

Nuestra empresa también se encarga de las labores de proyección de las estructuras portantes y demás anejos metálicos destinados a la sujeción y acceso a dichas conducciones.

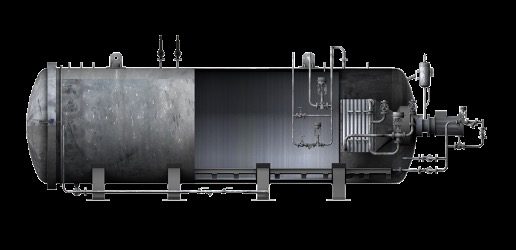

Autoclave para vulcanizado
Autoclave para tratamiento de madera
Equipo a presión bajo plano
1 / 3
EP

Equipos a presión bajo plano

Grandes equipos sometidos a presión y/o altas temperaturas como autoclaves para tratamiento de madera o vulcanizado. Fabricación de bienes de equipo bajo plano del cliente.

Ver descripción completa

En BMT Boilers realizamos el diseño y fabricación de grandes equipos industriales sometidos a presión y/o altas temperaturas como, por ejemplo, autoclaves.

Estas labores se complementan con un personal de instalaciones eficiente y con una amplia experiencia en la disposición de circuitos y complementos en diferentes tipos de conducciones.

A pesar de que en BMT Boilers nos encargamos del desarrollo, diseño, cálculo, adecuación, fabricación e implementación de nuestros productos, también realizamos equipos y proyectos bajo plano respaldados por muchos años de experiencia en el sector metal-mecánico en la fabricación de bienes de equipo para empresas.

Composición del intercambiador de calor
Intercambiador de calor
Intercambiador de calor
Intercambiador de calor

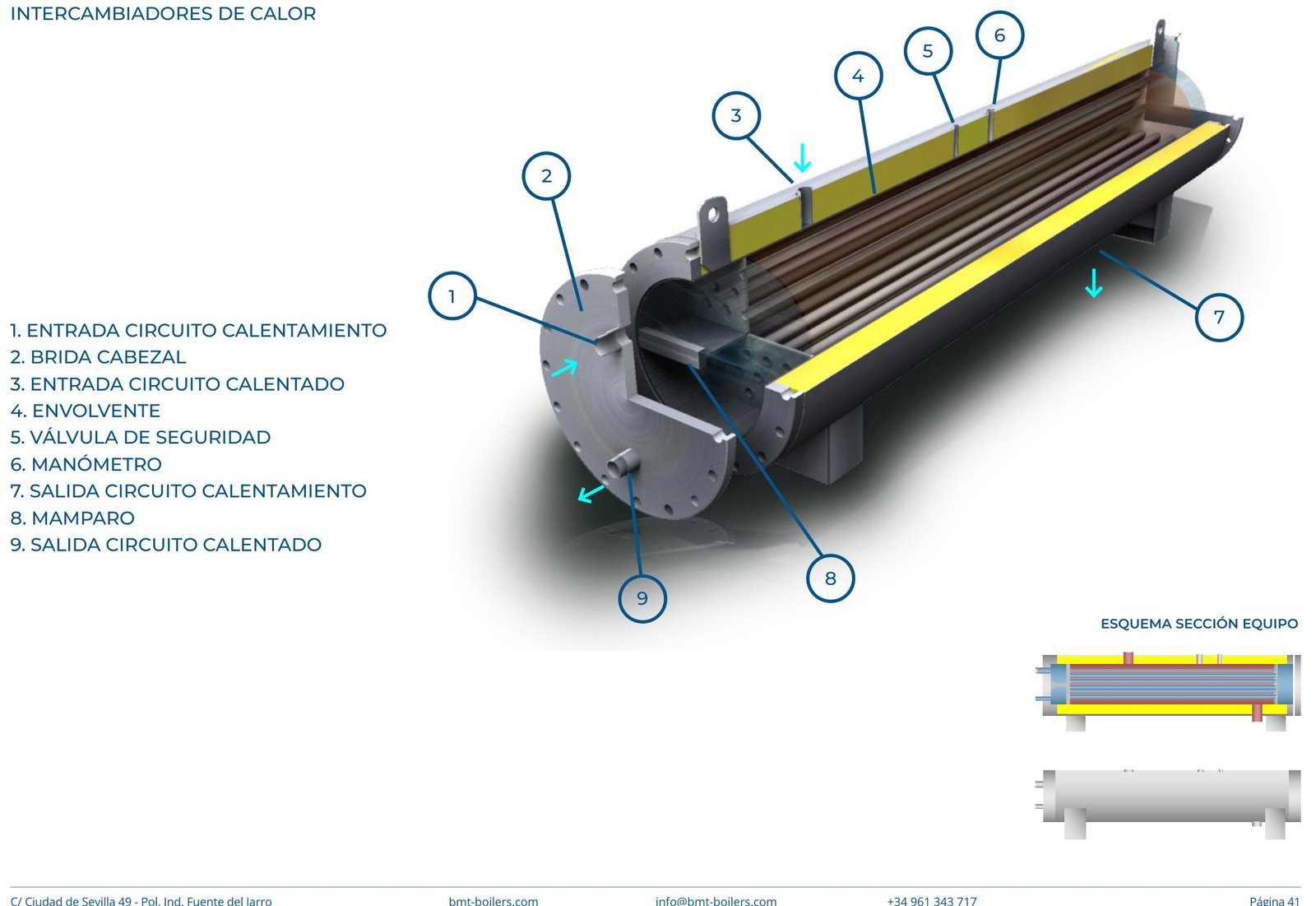

Plano de sección del intercambiador
1 / 5
IC

Intercambiadores de calor

Diseño y fabricación de intercambiadores en aceros al carbono e inoxidables, adaptados a las especificaciones de cada cliente para ofrecer un servicio óptimo.

Ver descripción completa

Diseñamos y fabricamos intercambiadores de calor en diferentes calidades de aceros al carbono e inoxidables.

Nuestros equipos intercambiadores son diseñados en función de las necesidades y especificaciones de cada cliente, fabricados para ofrecer siempre un servicio óptimo.

Leyenda del esquema de sección
  1. Entrada circuito calentamiento
  2. Brida cabezal
  3. Entrada circuito calentado
  4. Envolvente
  5. Válvula de seguridad
  6. Manómetro
  7. Salida circuito calentamiento
  8. Mamparo
  9. Salida circuito calentado

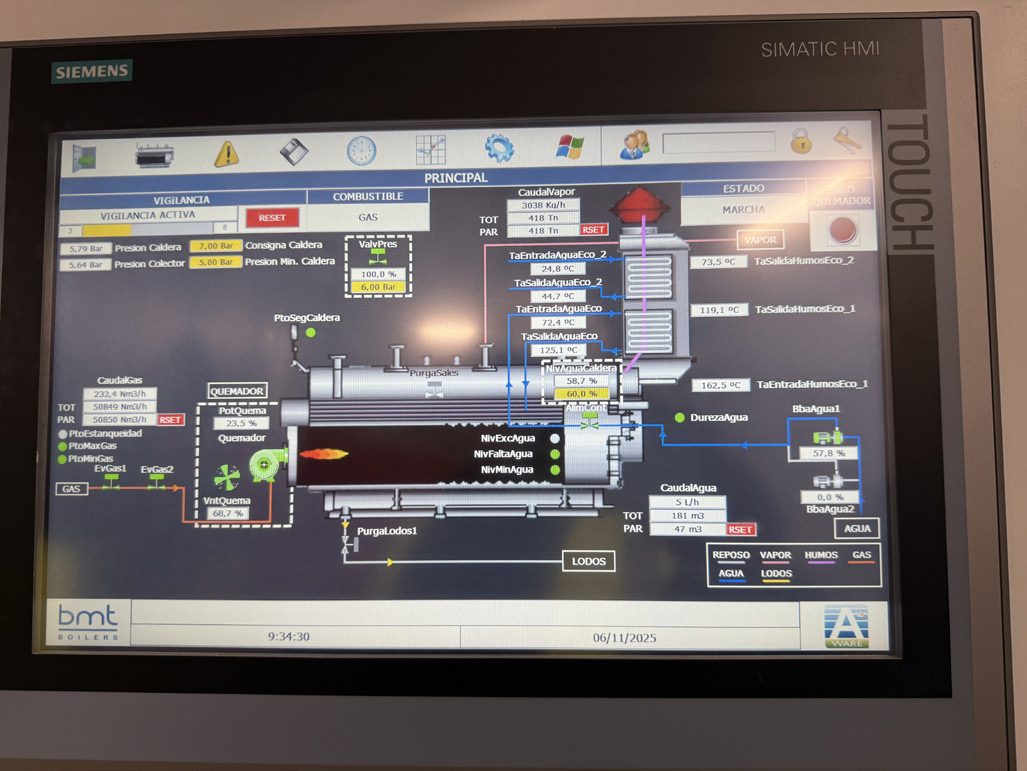

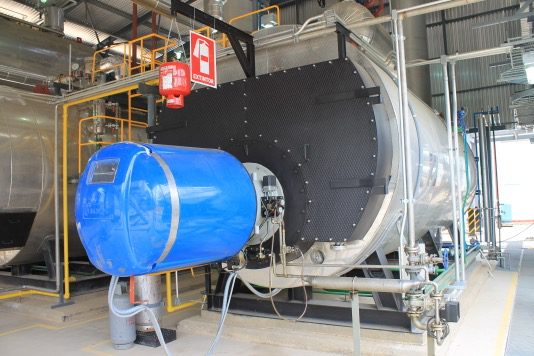

Más allá del producto: planta llave en mano.

Diseñamos, instalamos, mantenemos y legalizamos. Un único interlocutor para todo el ciclo de vida del equipo a presión.

Calderas equipadas para 8 h, 24 h o 72 h.

Equipamiento estándar y de extensión definido por la norma EN-12953-6. Automatización para 24h y 72h conforme a la norma TRD 604 y la EN-12953-6. Marcado CE según Directiva 2014/68/UE.

Std.24 h72 hEquipamiento en calderaFunción
Válvula de seguridadLibera la presión en caso de exceso
Nivel visualVisualización de nivel de agua en caldera
Sonda de nivel conductivaAlarma nivel alto
Sonda de nivel conductiva autoverificable y controladorAlarma nivel alto · Dos alarmas nivel bajo (72h)
Manómetro de caldera + alimentaciónVisualización de presiones en caldera e impulsión
Purga lodos manual + presostatosVaciado de fondo y control de presión
RPurga de lodos automáticaVaciado automático de fondo de caldera
Válvulas: salida vapor / interrupción / anti-retorno / admisiónManiobra y seguridad del circuito de agua / vapor
Presostato de seguridadLimitación de presión
Purga de sales automáticaVaciado de la capa de acumulación de sales por vaporación
Purga de sales automática con alarma activada
Std.24 h72 hEquipamiento en instalaciónFunción
Analizador de dureza en líneaControl continuo de dureza del agua de alimentación
★★Turbidímetro (dos unidades para 72h)Contaminación de condensados por aceites / grasa
Sistema CCD de detección por conductividadContaminación de condensados por ácidos
RAlimentación automática (conductiva o modulante)Control automático de aporte de agua
RControl de maniobra por PLCAutomatización y visualización de maniobra
Descalcificador / Ósmosis inversaAdecua el agua a la norma EN-12953-10
RDesgasificadorO₂ por debajo de 0,007 ppm y CO₂ ≤ 2 ppm
RDepósito de expansión y enfriamiento de purgasEnfriamiento seguro antes de descarga
REconomizadorAprovechamiento de calor residual de humos
RDomo o cámara de vapor supletoriaMejora la calidad del vapor

Esquema de instrumentación y conexionado de una caldera

Diagrama completo de los elementos de control, seguridad, alimentación y descarga que conforman la instalación de una caldera de vapor BMT Boilers.

Esquema de instrumentación y conexionado de una caldera BMT Boilers
Pulsa para ampliar
0

calderas BMT fabricadas y en servicio

0

de oficio calderero en Valencia

0

de nave de producción en Paterna

0

de altura útil para fabricar grandes equipos

¿Hablamos de tu próxima caldera?

Más de 600 calderas fabricadas en funcionamiento. Presencia internacional. Cuéntanos tu proyecto y te enviamos un anteproyecto a medida.

Pedir presupuesto
